重庆模拟断路器 前在高压开关试验时,使用整流电源带上负载后输出电压会有明显跌落,其影响对开关动作特性是不可忽视的。开关动作电源采用了先进的补偿技术和的电子元器件，带有多种保护功能，性能优越。克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。一、面板：二、技术指标：1.电源插座：输入AC220V±10％/50HZ2.直流电压表：显示当前直流电压数值3.合闸、分闸按键：直流电压启动或停止4.升压、降压按键：DC10-265V±1％5.电流：20A（短时工作≤1000ms),电流≤10A时，输出时间≤60S。6.合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。7.储能＋-：储能电压只要仪器开机就有电压输出，请注意！先开机设置所需要的电压（默认为DC220V），再关机接线。三、接线示意图：四、使用方法：1.将电源线一端插入电源输入插座内，另一端接通AC220V电源。2.通过上或下键设置所需电压。3.将仪器的电压输出线和被试品的线对应接好,请按说明书接线。4.接线无误后，按对应的电压开关键（合闸或分闸），电压立即输出，手立刻松开按键，电源立刻关闭。5.合闸：目的是检测“合闸”继电器在额定电压的65％（厂家提供参数）例：DC 220V 的60％＝143V时应可靠合闸。调节电压至143V时,按操作电源的“合闸”按键，此时开关应可靠合闸。6.分闸：目的是检测分闸继电器在额定电压的30％ 例：DC 220V的 30％＝66V时，按操作电源的“分闸”按键，此时高压开关应不动作。当DC 220V 65％＝143V时高压开关应可靠分闸。7.储能：目的是给断路器储能电机供电，先设置好电压，再关闭仪器电源，将测试线接在储能电压控制点，开机电压自动输出（只要开机就有电源输出，请注意）。8.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70％（厂家提供参数）例：DC 220V 70％＝154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。

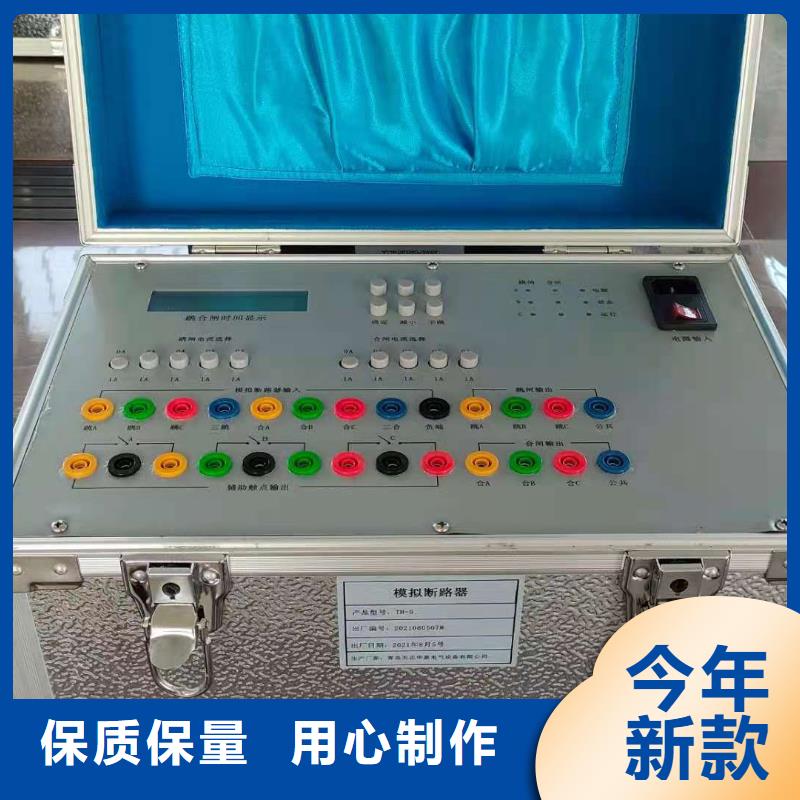

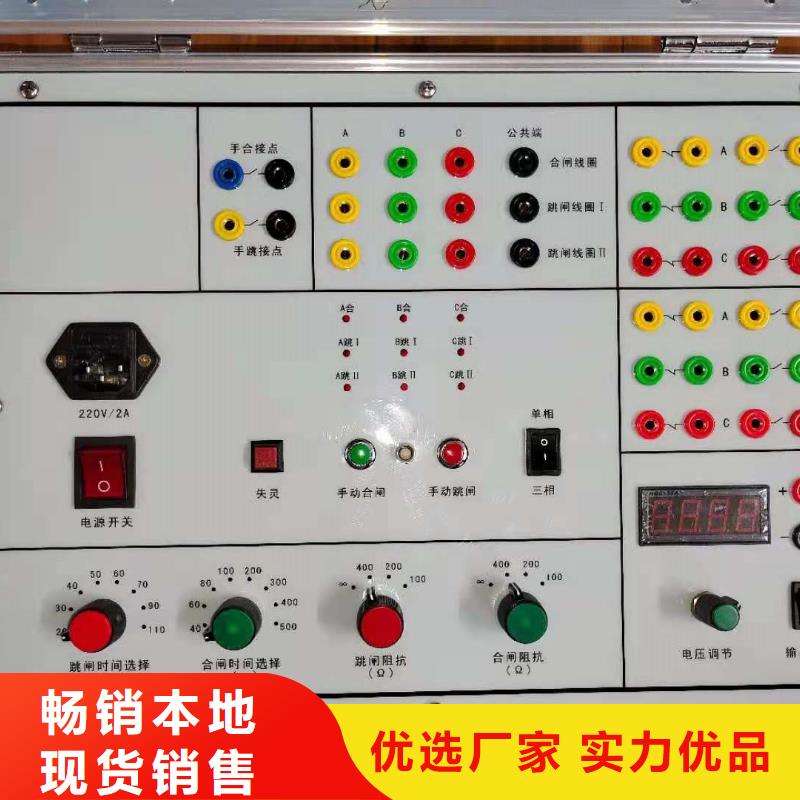

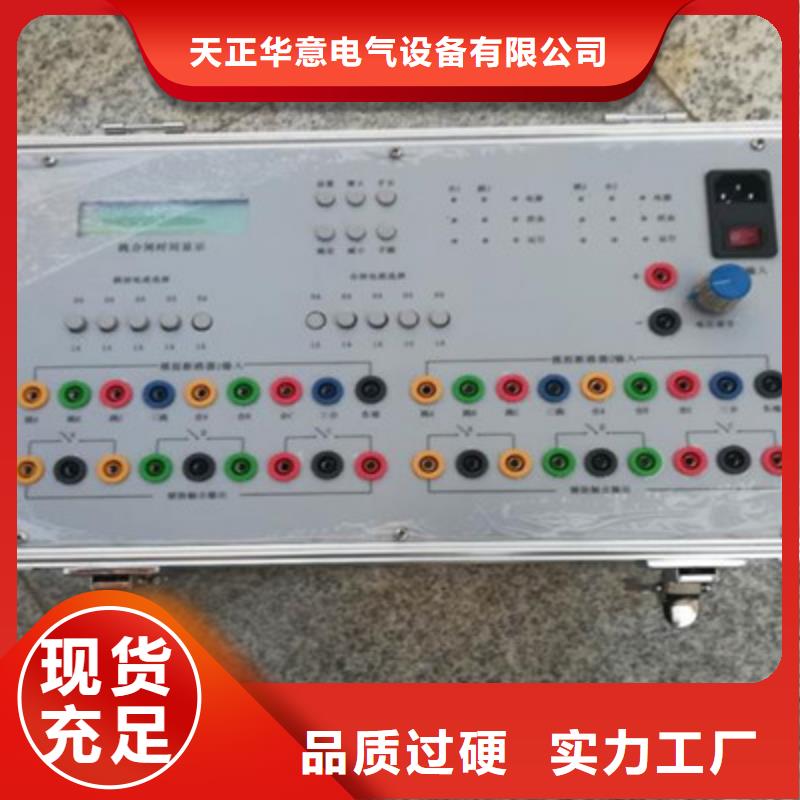

重庆模拟断路器产品特点及用途双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式，适用于现场试验使用。

重庆模拟断路器TH-10G模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用TH-10G模拟断路器装置测试四方CSL-101B的距离保护整组试验及失灵保护。（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。在测试失灵保护时，将断路器模拟装置的“失灵按钮”按下，向保护装置加故障模拟量使保护动作发跳闸令，但断路器模拟装置不跳闸，此时测试仪仍有故障量输出，由于断路器模拟装置拒动使得保护装置的失灵保护启动。3、试验步骤 步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。第二步：试验接线。第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟装置的跳、合闸时间及跳、合闸线圈的电流值。第四步：用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断路器模拟装置合闸。第五步：加故障量进行整组试验。第六步：按下模拟断路器装置的“失灵按钮”，加故障量进行失灵保护的测试。4、举例说明 TH-10G模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。当模拟断路器装置失灵时，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失。保修条件本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。
