录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。

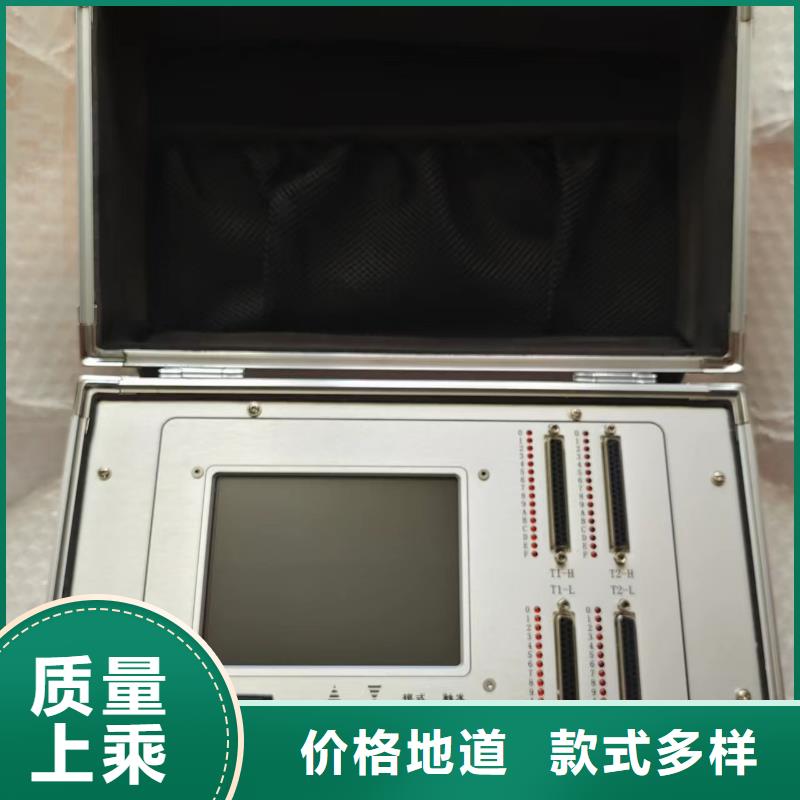

录波仪模拟通道类型TH-608CDM便携式故障录波器将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出+24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量TH-608CDM便携式故障录波器多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。表3类型 准确度 备注频率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 电压＞50% 电流＞10%无功功率 0.5% sinφ1.0–0.5 电压＞50% 电流＞10%功率因数 1% 正序 1% 负序 1% 零序 1% 两相负序 1% 相角差 ±0.3° 实测功角 ±0.3° 两矢量差 0.5% 两矢量和 0.5% 线路功角 ±0.3° 交流阻抗 0.5% 同期压差 1% 计算功角 ±1.5° 标量和 由引用参量决定标量差 由引用参量决定一次函数 由引用参量决定三、技术要点 3.1 记录方式3.1.1 故障记录格式当TH-608CDM便携式故障录波器监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。
