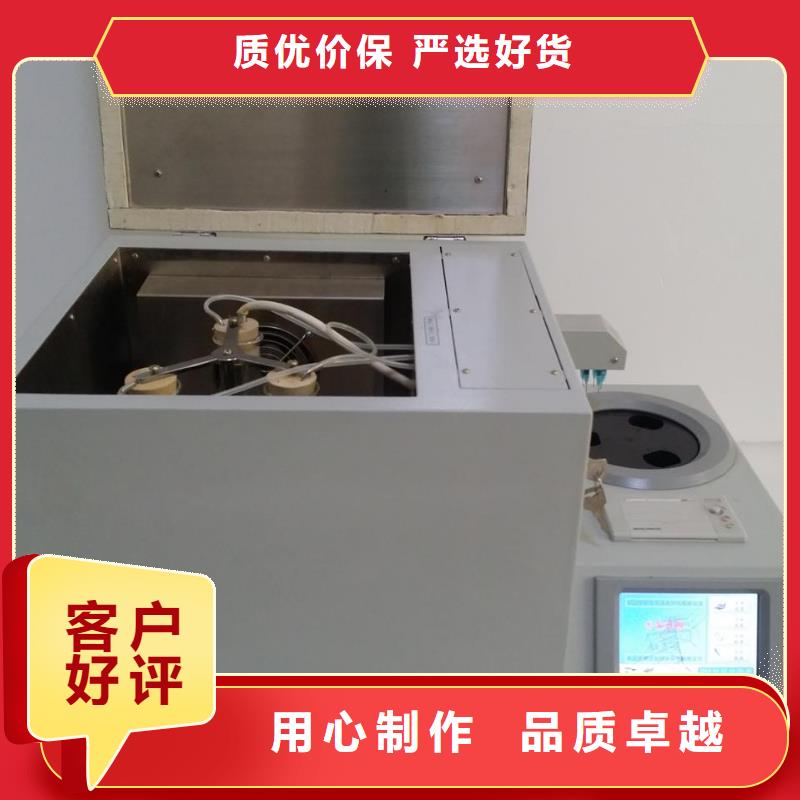

绝缘油介电强度试验仪【录波分析仪】定制销售售后为一体

绝缘油介电强度试验仪仪器上面的按钮所在栏目为仪器操作工具栏在仪器操作工具栏可以选择新建试验，保存数据，读取数据，设置仪器参数，设定仪器通道配置，示波器设置，导出数据，查看系统帮助等操作。试验项目选择栏在图4中，仪器操作工具栏的下方蓝色区域为试验项目选择栏，用户在试验项目选择栏选择要进行的试验项目或仪器工作模式，点击工具栏的新建试验将会出现试验项目选择栏3 工作状态显示栏试验项目选择栏的下方蓝色区域为工作状态显示栏，此处会显示的信息包括，仪器运行状态，当前试验项目，当前系统时间等信息。 示波器进入选择的试验项目后，试验项目选择栏会消失出现如图5所示的录波器，当试验运行时，录波器显示当前的实时曲线，试验停止后，示波器显示击穿瞬间的电压曲线，并提供曲线分析功能，用户可以通过“工具尺”定位曲线某一点的信息，也可以缩放查看曲线的局部信 试验参数显示栏在工作状态显示栏左下方为试验参数显示栏，在选择试验后，此栏会显示当前试验的参数配置，点击设置参数可以改变当前的试验参数配置试验操作栏在工作状态显示栏右下方为试验操作栏，此处可以控制试验的开始，停止和数据、曲线结果显示转换。第三章 仪器软件操作在TH-100型绝缘油介电强度测试仪校验装置的附件光盘中有一个仪器设置仪器设置仪器设置选项用于设置试验单位，试验人员，试验地点等信息。所有这些设置信息会被自动加入到试验报告中，在软件操作主界面中点击“仪器设置按钮”仪器设置对话框。设置参数后重启软件，所有的设置信息都会被自动保存，下次再次启动软件时系统时会维持上次修改的运行参数，仪器设置的所有参数不影响试验流程控制和结果参数计算，所有这些参数只与word试验报告的显示有关。仪器设置界面中的参数含义为：1 测试仪信息：当前的试验地点，试验人员，试验单位，仪器编号，试验编号，试验报告页脚/页眉内容，这些信息都会被反应在自动生成的试验报告中，便于仪器自动生成规范的试验报告2 时间设置：点击“时间设置”按钮可以设置系统的当前时间信息。3 虚拟键盘：如果仪器启动后右上角没有橙黄色的方形图标，则可点击此处的“虚拟键盘”启动仪器的虚拟键盘，虚拟键盘的功能和实际键盘完全一致（仅对嵌入式主机版本的软件有效）4 软件升级接口，是仪器的应用软件自动升级接口，仪器供应商会根据使用过程中用户的反馈发布新的仪器软件升级包，用户可以从供应商处获得软件升级包。
