SF6气体抽真空充气装置,【天正华意电气设备(湖北省分公司)tianzh3611-50】,作为湖北及周边地区SF6气体抽真空充气装置生产厂家之一,我们始终致力于为客户提供产品和服务。联系人:杨经理,地址:平度市平安路2号。

SF6气体抽真空充气装置 回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口设备除了回收进气口、充放出气（液）口之外，还有一个排放大气口，它的接口用户可根据需要决定是否配接管路。3、油位检查回收装置中压缩机采用N46（25＃）冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。如果油位太低或太高，应加油或放油至油标视镜中心位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多。N46号冷冻机油，原则上使用期一年，到期需调换机油，用油量见第二节有关内容，换油方法见第六节有关内容。4、冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。5、电源连接本装置的供电电源为三相交流50HZ 380V±10％，总功率≤7KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。电控箱上方设有积时仪，无论是真空泵或SF6压缩机或泵机同时开，它均会自动记时。

SF6气体抽真空充气装置管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。当贮存容器压力降低后，无法直接向电器设备充气，在V6处外接气源通过V6、V7直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V7，开V6、V2、V3、SF6压缩机、V8，直至达到所需的工作压力。停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。5.4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。提前开冷冻压缩机。开V5、V2、SF6压缩机、V3、V4、钢瓶阀门,进行罐瓶。灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。切换操作：关V4迅速开 V5、V2，约1~2分钟，达到排气压力2MPa时，操作者自行掌握。关V5，并迅速开V3、V4，可反复切换，直至钢瓶充满。钢瓶充满后，关V4、钢瓶阀门。利用压缩机将管路内存有液体抽尽，直至M1压力表达到零表压。关SF6压缩机、冷却器、冷冻压缩机及有关阀门。注：罐瓶指贮液罐内要有一定量的SF6液体才可灌甁，可随时观察液位指示。5.5、净化、干燥指装置在不降低原气体的纯度情况下，对SF6气体中所含有的固体杂质、油份、水份加以去除，从而保证进入电器设备的SF6气体的纯度。

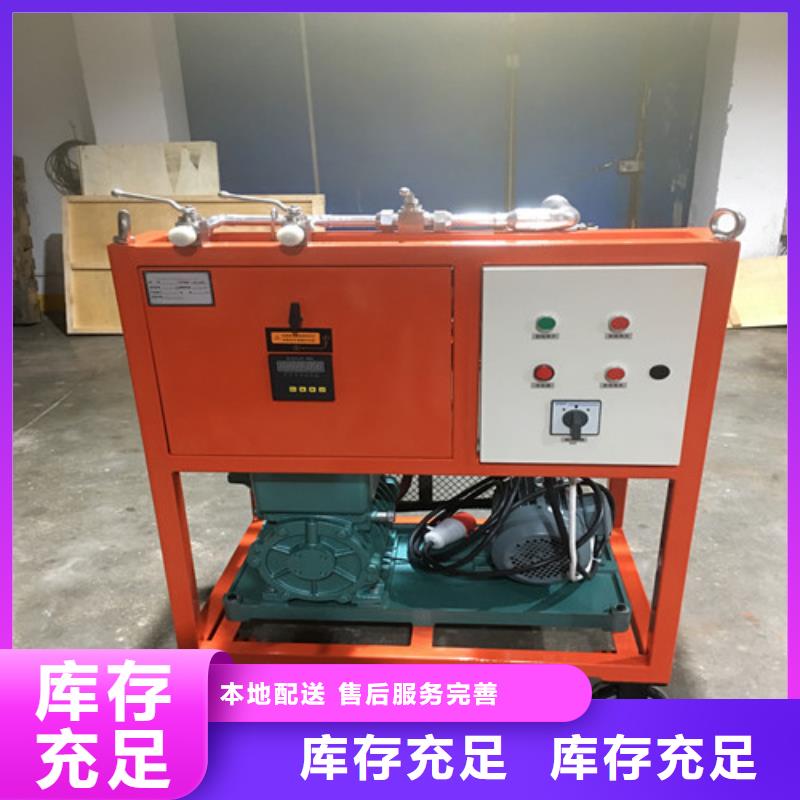

SF6气体抽真空充气装置系统中真空泵的进气口内设置了防回油阀装置，当真空泵停止工作时防回油装置自动关闭，出气口的大气压进入泵腔，从而避免泵油逆流污染真空系统。系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。四、开机前的工作4.1、注意要点开机前请注意如下几点：管路连接要保证连接处的密封性。由于本装置出厂时已抽真空，但建议首次开机时先对本装置抽真空，方法见第五节有关内容。在首次开机使用后，一般应在贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。4.2、管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽可能减小管路损失，管路应尽量短。回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口4.3、油位检查回收装置中压缩机采用3GS冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。如果油位太低或太高，应加油或放油至油标视镜2/3位置，在运行中也应注意定期检查实际油位线，不应低于油位2/3太多。100＃机油，原则上使用期一年，到期需调换机油。4.4、冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。
