以下是:直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需的产品参数

产品参数
产品价格	666/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铜
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	6
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	6
工作温度	45

以下是:直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需的图文视频

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需_天正华意电气设备(杭州市分公司),固定电话:18762195566,移动电话:18762195566,联系人:杨经理,QQ:805146545,平度市平安路2号发货到浙江省杭州市、宁波市、温州市、台州市、金华市、湖州市、绍兴市、舟山市、嘉兴市、衢州市、丽水市上城区、下城区、江干区、拱墅区、西湖区、滨江区、萧山区、余杭区、桐庐县、淳安县、建德市、富阳区、临安区。浙江省,杭州市杭州市，简称“杭”，古称临安、钱塘、武林，是浙江省辖地级市、省会、副省级市、超大城市，杭州都市圈核心城市，国务院批复确定的浙江省经济、文化、科教中心，长江三角洲中心城市之一。截至2022年末，杭州市下辖10个市辖区、2个县，代管1个县级市，总面积16850平方千米，常住人口1237.6万人，城镇人口1039.0万人，城镇化率84.0%。

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。

以下是:直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需的图文介绍

天正华意电气设备(杭州市分公司)为您提供详细的工频交流耐压试验装置产品报价、参数、图片等商品信息，如需进一步了解工频交流耐压试验装置，请与厂家直接联系。

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需

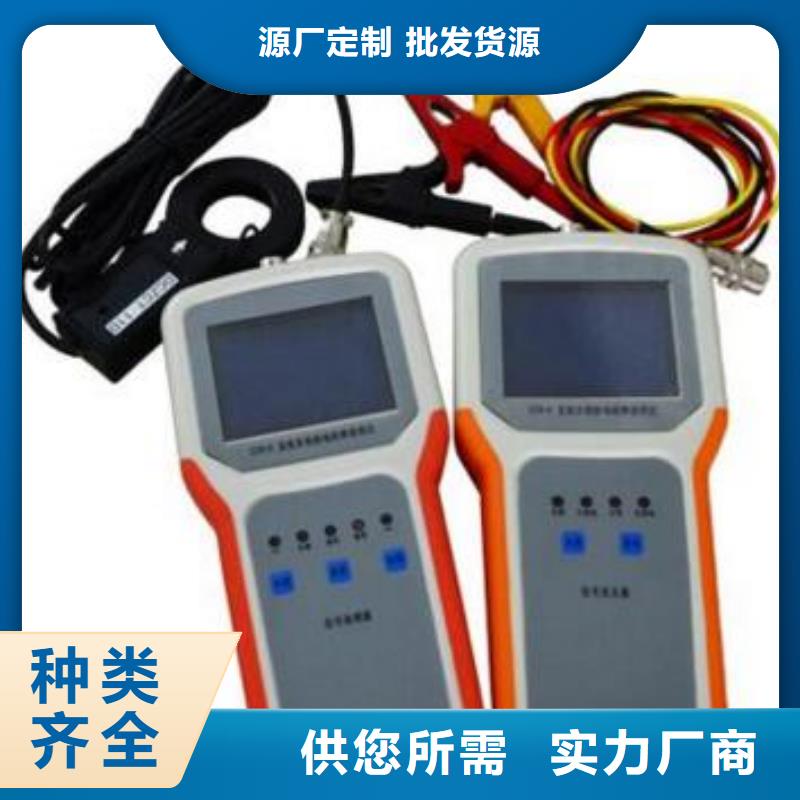

直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需

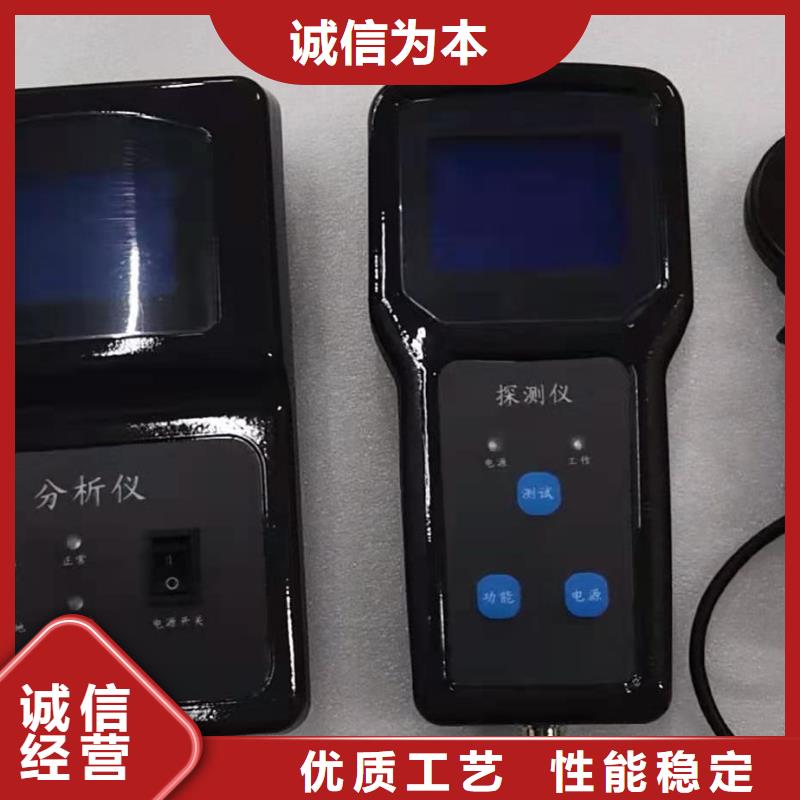

直流系统接地故障定位仪使用方法5．1 接线5．1．1 分析仪接线分析仪共配有两段连接插头，其中I段包括一条红色连接线、一条黑色连接线以及一条黄色连接线；II段包括一条红色连接线以及一条黑色连接线。将配备的红、黄、黑三条连接线插座一端按颜色标记插入分析仪I段插头处；断开电源开关，将红、黄、黑三条连接线的另一端按如下述接入：将红色连接线的红夹连接到第I段母线的正极处；将黄色连接线的黄夹连接到第I段母线的地；将黑色连接线的黑夹连接到第I段母线的负极处；如果要检测直流互窜，需将配备的红、黑两条线按下述接入装置与系统：将红色连接线与黑色连接线插座一端按颜色标记插入分析仪II段插头处；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；如下图示：不做直流互窜检测时不接第II段母线的两条连接线。5．1．2 探测仪与采集器连接将充满电量的4节5号充电电池装入探测仪的电池仓内；将采集器航空插一端与探测仪插座相连接。5．1．3上电检查各部分接线无误后，开启分析仪电源开关，电源指示灯与液晶屏均被点亮，设备进入工作状态，如果系统不存在接地，则分析仪正常指示灯亮，如果存在正接地则正接地指示灯亮，如果存在负接地则负接地指示灯亮。5．2 操作5．2．1 分析仪操作分析仪面板上共有四个按键，可对分析仪的工作参数进行调整，按键排列图如下：调幅：通过该按键可以实现电流信号幅值大小的调节，电流信号幅值可在0mA,0.25mA,0.5mA,1mA,2mA之间进行循环设定，开机默认为1mA。复位：通过该按键可以实现程序重新初始化重新运行。波形：通过该按键可以实现电流波形的选择，电流波形可选择为方波或正弦波，当设定为方波时分析仪状态栏波形显示为“”，当设定为正弦波时分析仪状态栏显示为“”，开机默认为“”。

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需

直流系统接地故障定位仪使用须知7.1 在使用设备时，检测器液晶上偶然出现“钳表饱和”字样，出现此现象有二种情况：一、是钳表与故障检测器连接时没有连接好，应检查连接头是否接触好。二、由于受钳表量程限制，在使用时，钳表所钳回路是大电流，而且所钳的是单根，可能出现钳表饱和，解决办法是：在使用时，钳表同时钳双根（正、负）或重启检测器电源。7.2 由于钳表钳口采用齿片交错工艺，加工工艺和精密度都非常高（加工精度为0.002MM）；在使用时，打开钳表卡好线后，钳表要完全自然闭合，偶然不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏钳表。单位名称：青岛天正华意电气设备有限公司八、注意事项1)由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。保证使用的高精度。2)在检测过程中，故障检测器不用时请关闭电源，以延长电池的使用时间。3)故障检测器电量不足时，应及时充电，以提高检测的准确性。4)信号发生器一定要接在被检测支路之前（按电流流向），正负、地三条线同时在直流母线和地线上，保证接地线接地良好。5)由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。6)由于故障检测器的精度极高，检测时请不要使用手机，以免造成对故障检测器的干扰。

直流系统接地故障定位仪智能变电站光数字测试仪满足客户所需

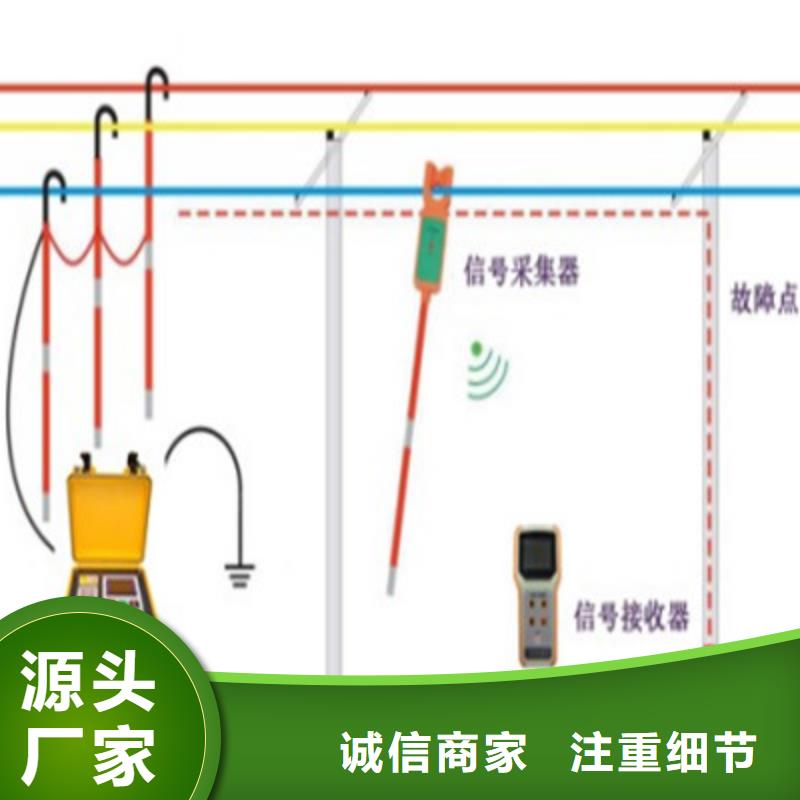

直流系统接地故障定位仪本仪器只需打开电源开关就可直接使用，无需别的按键操作。2、可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理TH-3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。
