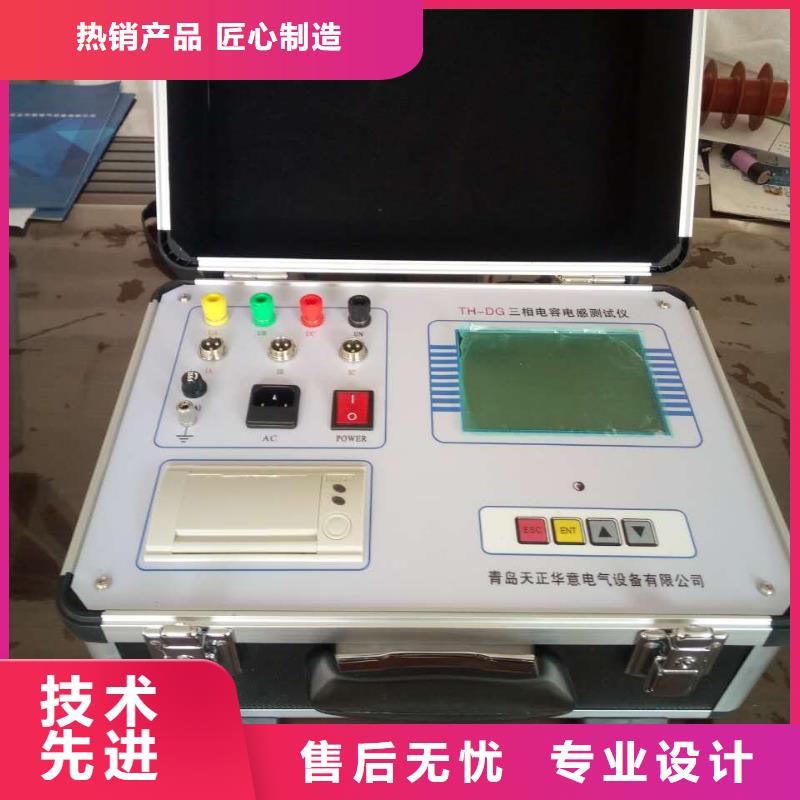

电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上, 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书, 检查接线无误, 仪器接地良好, 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn, 三相III,测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V ,6.6kV ,10 kV, 35 kV 380/V, 6.6/kV ,10/kV ,35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量,按【ENT】键, 稍后结果就会出现在显示屏上，所测数据自动记录,按【ENT】键,打印数据, 按【ESC】键回到开机主菜单,进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时,请将光标移到“时间设定”按【ENT】键进入时间设定菜单,将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。

电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。
