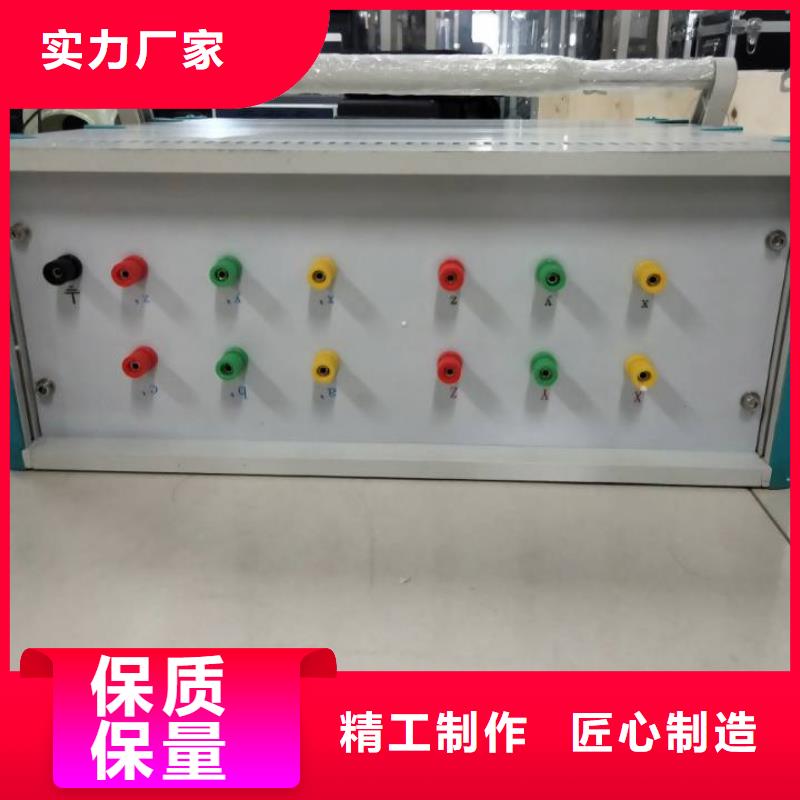

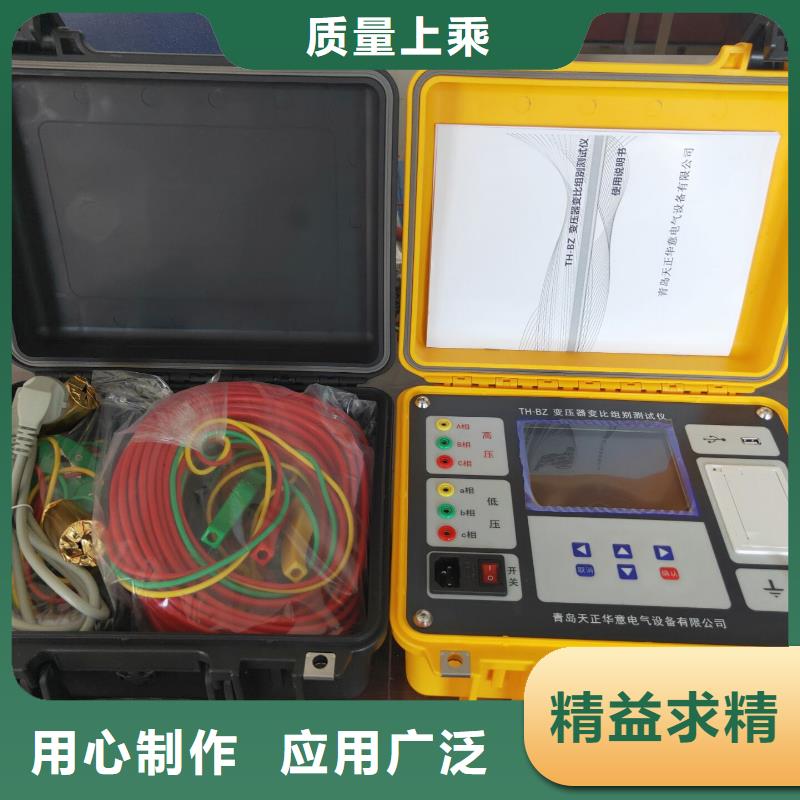

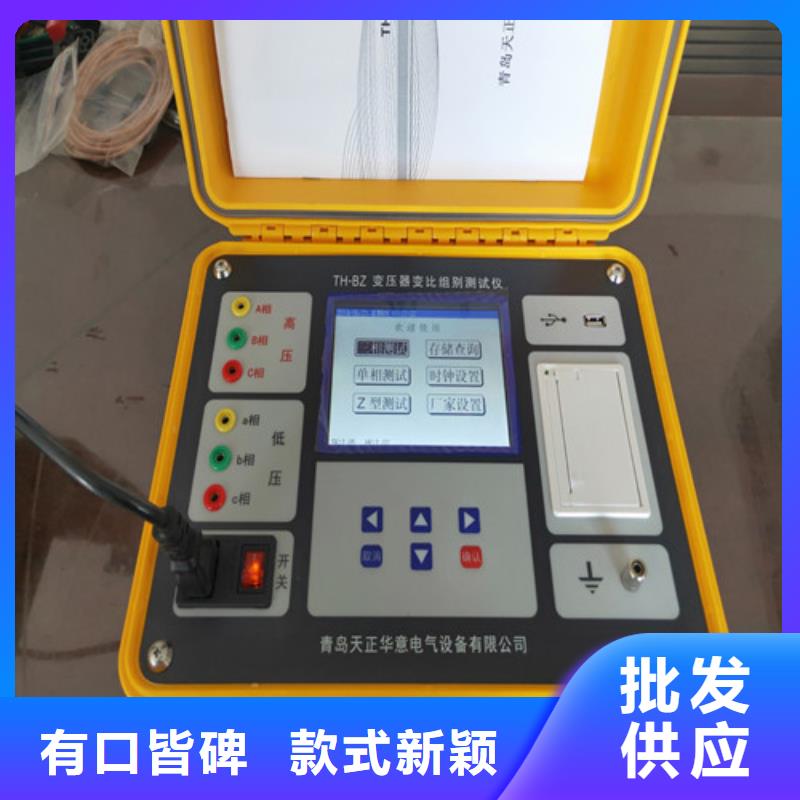

变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏7．历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1＃低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1＃低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1＃低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

变压器变比测试仪试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。?组别测试：只测量联结组别。?三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏见图六。图六屏幕中间显示测量结果，底部显示可操作菜单：?继续测试：按设置好的参数继续测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。5.3.1.2 单相测试在“变比测试选择”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图七）。图七该屏设置操作和“盲测功能参数设置”屏类似。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。分接：设置所测试品的分接间距。额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?单相PT：根据设置的参数对PT进行变比极性测量。?单相CT：根据设置的参数对CT进行变比极性测量。?单相变压器：根据设置的参数对单相变压器进行变比极性测量。以“单相PT”测试为例，当进行完“参数设置”后，按“确认”键开始测试。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“单相PT测试结果”屏（见图八）。图八操作和“三相变比测试结果”屏类似。
